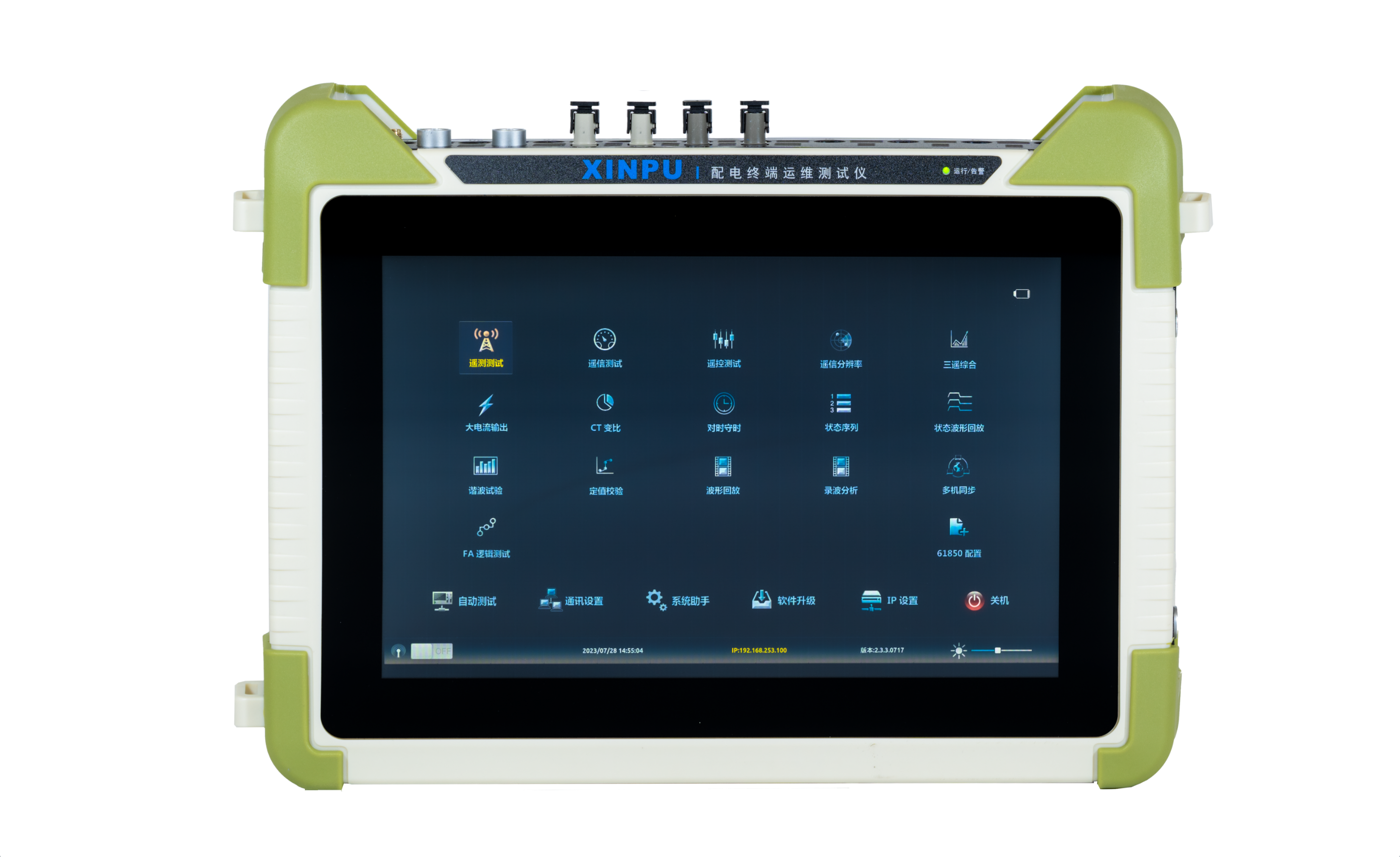

OS08配電終端運維測試儀 (4U4I)點擊次數：
發布時間：2023-08-01 14:57:40 |
|---|
配電終端運維測試儀技術參數
型號：XINPU-OS08

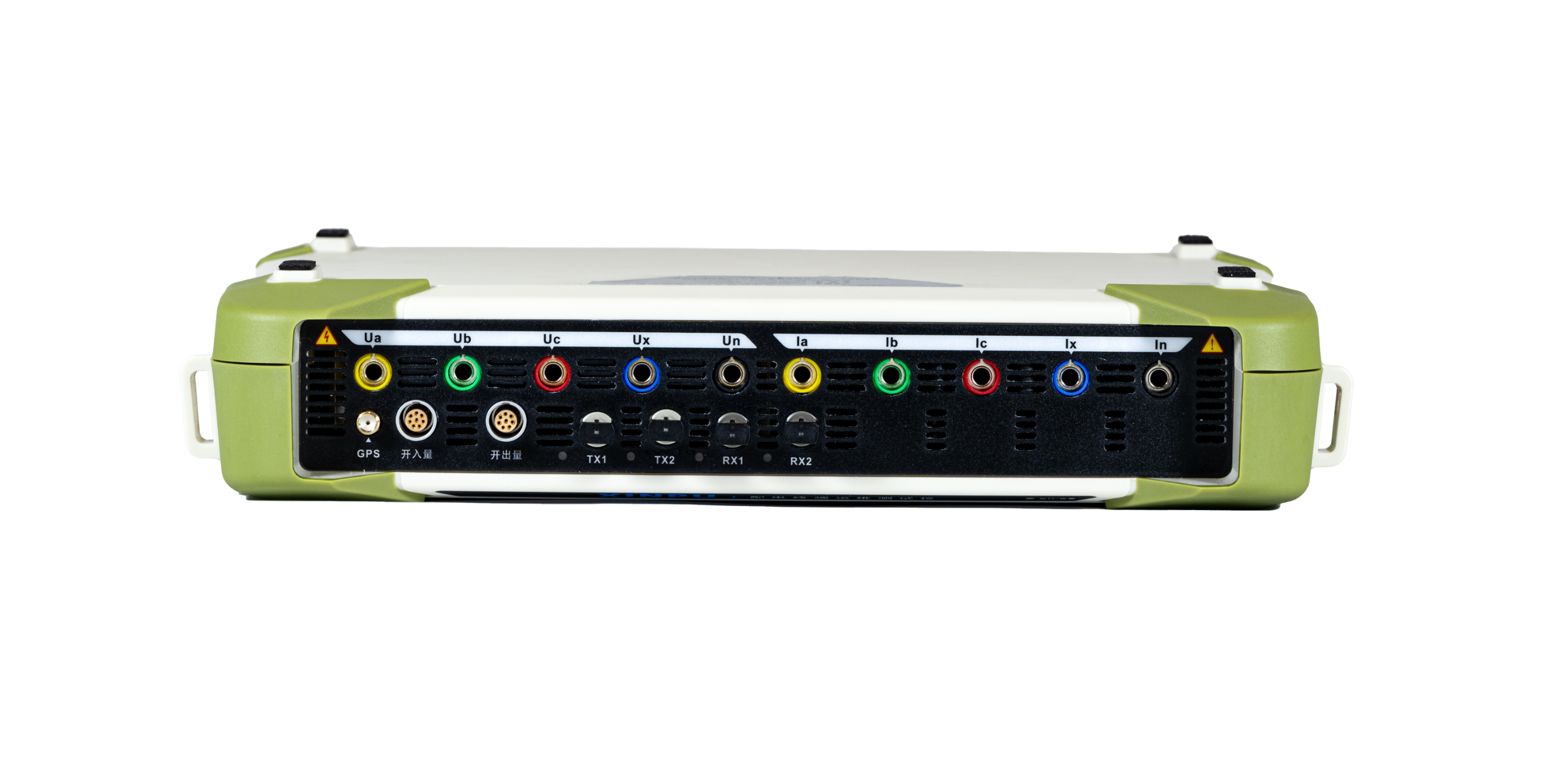

1. 主要硬件配置
四相電壓源、四相電流源、兩路電口FT3、四對開入量、四對開出量。
2. 主要技術參數
供電電源 | 交流適配器供電 | 220V±20%（47～63Hz） |
電壓源 | 交流電壓范圍 | 4×（0～264）V |
交流電壓準確度 | 輸出小于2V時，誤差小于2mV； 2V至量程，相對誤差小于0.1%； | |
輸出時間 | 連續輸出 | |
電流源 | 交流電流范圍 | 4×（0～10）A |
交流電流準確度 | 0.5A以下，誤差小于1mA； 0.5A至量程，相對誤差小于0.1%； | |
交流輸出時間 | ＜5A，連續輸出； 5～10A，輸出時間30s； | |
數字量接口 | 2路RS-485接口 物理層：符合EIA RS-485標準， 鏈路層：IEC60870-5-1 FT3格式 | |
輸出頻率 | 范圍：10～1000Hz ，分辨率：0.001 Hz； 誤差：10 Hz＜f≤65 Hz，不超過±0.001 Hz ； 65 Hz＜f≤450 Hz，不超過±0.01 Hz； 450 Hz＜f≤1000 Hz，不超過±0.02Hz； | |
時間測量 | 測量范圍：1ms~9999.999s； 測量誤差： 1ms＜t≤1s 時，誤差不超過±1ms； 1s＜t≤9999.999s 時，誤差不超過±0.1%；防抖時間設置范圍（軟件設置）：0ms～20s； | |
開入量 | 數量4對；開入特性（0～250VDC）或空接點（自動識別） | |
開出量（軟件控制） | 數量4對快速接點輸出，各開出量輸出不同步時間誤差：≤0.1ms；直流容量：Vmax: 250VDC/Imax：0.3A； | |
對時方式 | GPS/北斗 | |
網口 | RJ45，1個 | |
串口 | RS232接口2個 | |
電池容量 | 14Ah | |
屏幕尺寸 | 10．1寸觸摸屏 | |
尺寸 | 290mm*226mm*78mm(L×H×D) | |
重量 | ＜3kg | |
3. 主要功能
可對電磁式終端、數字式終端進行性能和功能的測試。
4. 主要技術特點
(1) 模擬電壓電流功能
提供4路電壓、4路電流，通過手動或自動控制,模擬線路的電壓、電流采樣信號，幅值、相位、頻率可設置。
(2) 終端三遙測試功能
能夠?qū)ε渚W(wǎng)自動化終端（FTU、DTU、TTU）等裝置進行遙控、遙測、遙信分辨率測試。
(3) 定值測試
通過配電終端運維測試儀，實現配電自動化終端包括定值調閱、定值修改、定值比對、定值表導出。
(4) 錄波分析
可對配網自動化終端（FTU、DTU、TTU）錄波文件比對、分析、波形預覽事件。
(5) 文件讀取
可對配網自動化終端（FTU、DTU、TTU）本地錄波文件、日志事件、SOE事件文件、遙控操作文件、定點記錄數據文件、極值數據文件、日凍結點能量文件、功率反向電能量凍結值文件進行讀取。
(6) 傳統保護測試功能
1)過流保護檢測功能
過流保護各段定值的校驗測試。
2)重合閘及重合閘后加速功能測試
模擬重合成功、重合不成功過程，用于重合條件、后加速的測試，裝置可對測試結果自動判斷。
3)零序保護檢測功能
零序保護各段定值的定點校驗測試
(7) 狀態序列輸出功能
程序可提供20個狀態進行測試，所有狀態均可由用戶自由設置；各狀態下的開出量的開合能自由控制，支持多次重復試驗，記錄多次結果的功能。
